Tutorial akses modul bluetooth HC 05 di arduino dengan mudah tanpa library

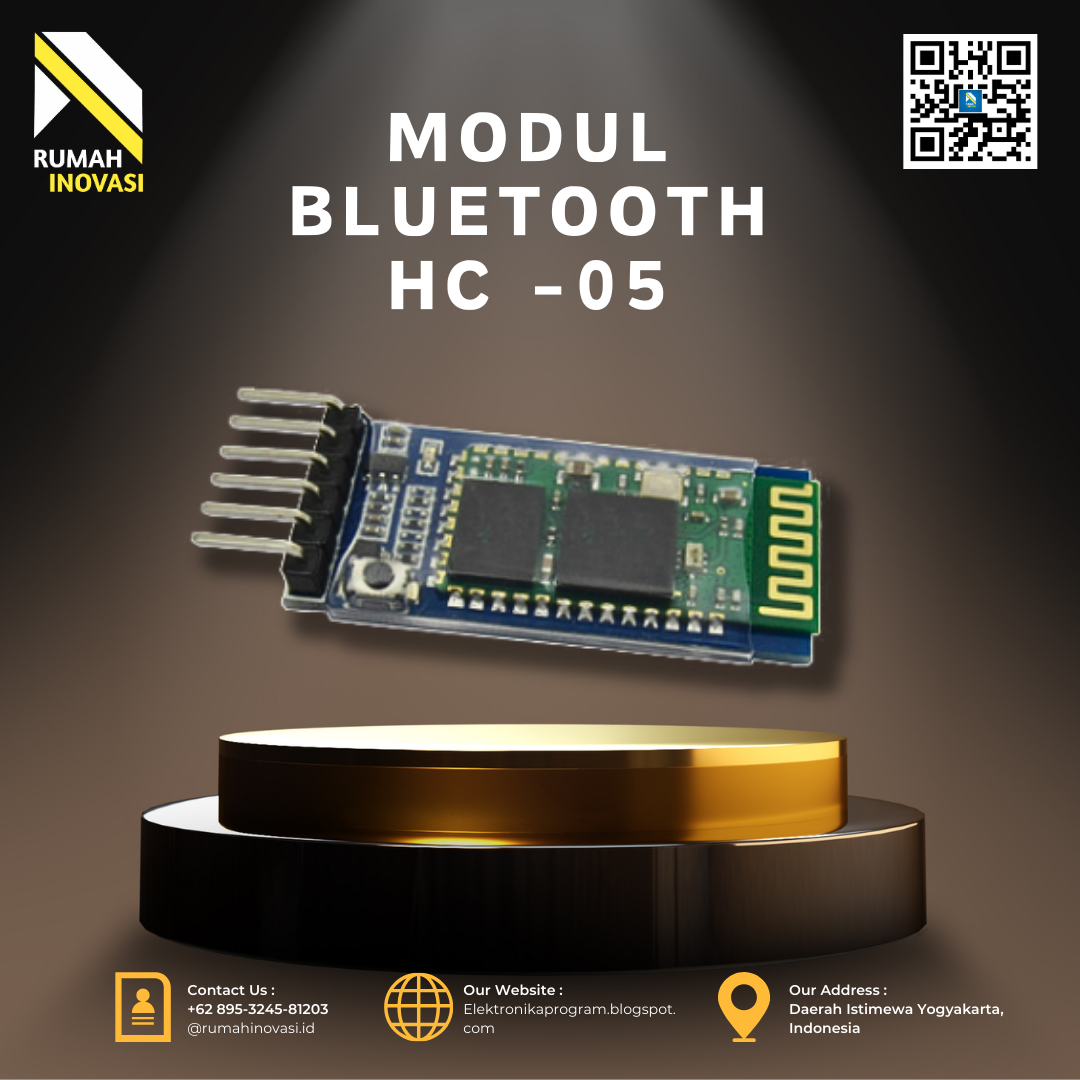

A.MODUL BLUETOOTH HC 05

Android adalah sistem operasi mobile phone yang di promosikan oleh google inc. Saat ini pengguna mobile phone dengan sistem operasi Android tumbuh sampai lebih dari 75% dari total penggunaan mobile phone / tablet pc. Dengan adanya wireless protokol pada mobile phone android membuat pengguna lebih memilih untuk menggunakan komunikasi data secara nirkabel daripada Secara kabel. Untuk nirkabel dapat dicontohkan dari adanya bluetooth. Yang dapat mengirim atau menerima berkas tampa kabel. Nah selanjutnya saya akan membagikan tutorial cara memprogram modul bluetooth.

BAHAN BAHAN YANG DIPERLUKAN:

1.Arduino Uno

2.Modul bluetooth

3.kabel

4.LED

5.resistor

Untuk skemanya saya tampilkan di bawah ini:

untuk coding nya ini tidak menggunakan library. Jadi langsung di upload ke arduino. Seperti yang telah saya tulis di bawah ini.Dan untuk mendownload file coding bisa melalui link di bawah ini.

https://drive.google.com/file/d/13mhFWRabGl_h8GjRdv1gG77NBCGgvFC5/view?usp=drivesdk

Atau disini

Selanjutnya kita akan membahas coding nya

Program

//https://elektronikaprogram.blogspot.com/
//selamat mencoba terimakasih sudah mampir ke blog elektronika program
//untuk aplikasi buat control bluetooth bisa cari di google play store

int LED = 2;

char data;

void setup() {

Serial.begin(9600);

pinMode(LED, OUTPUT);

}

void loop() {

if (Serial.available() > 0) {

data = Serial.read();

Serial.print(data);

Serial.print("\n");

if (data == '1')

digitalWrite(LED, HIGH);

else if (data == '0')

digitalWrite(LED, LOW);

}

}

Tambahan informasi

 Bagi kalian yang ingin menggunakan banyak led kalian bisa menambah fungsi if. Contohnya:

if (data == 'A'){

digitalWrite(LED2, HIGH);

else if (data ==a '')

digitalWrite(LED2, LOW);

}

if (data == 'B'){

digitalWrite(LED3, HIGH);

else if (data == 'b')

digitalWrite(LED3, LOW);

}

Nah sekian postingan saya pada kali ini. semoga bermanfaat bagi kita semua.
